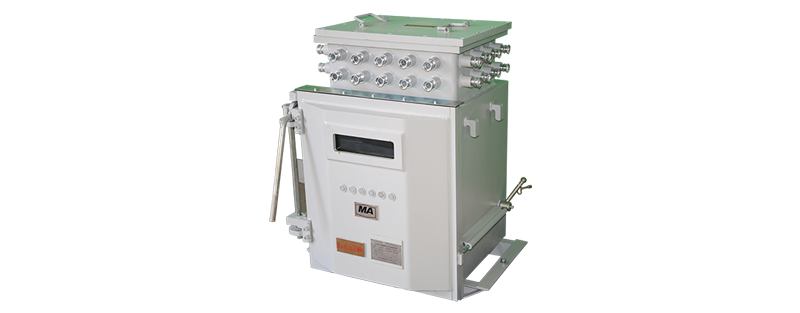

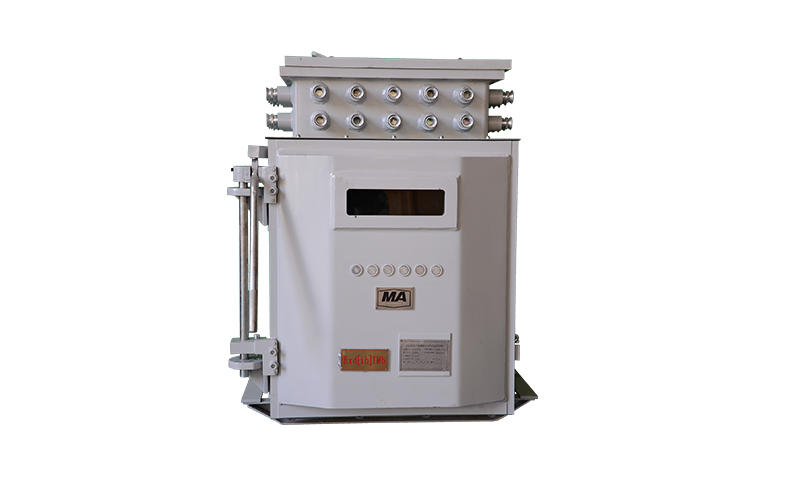

KXJ660(A)矿用隔爆兼本安型可编程控制箱

KXJ660(A)矿用隔爆兼本安型可编程控制箱

KXJ660(A)矿用隔爆兼本安型可编程控制箱与本安型操作台、矿用隔爆兼本安型计算机以及就地控制箱等配套使用,实现井下水泵集散控制。

产品特点:隔爆兼本质安全,稳定可靠抗干扰

防爆型式:矿用隔爆兼本质安全型,防爆标志:“Ex d [ib] I Mb”。
使用环境:有瓦斯、煤尘爆炸性混合物、无显著振动和冲击、无滴水、无明显破坏绝缘的气体或蒸汽的环境。无直接滴水、淋水的场合。

性能特点

性能稳定可靠

以高性能的PLC为处理器、工业化的隔离端子、保护齐备的本安电源与非安电源、通讯接口高速光电隔离,保障本控制箱工作稳定可靠。

控制方式灵活

通过多种方式对被控设备进行操作与控制,在没有操作台和上位机的情况下,操作装置面板上的按钮就可以实现设备控制。

接口丰富多样

形式多样具有齐全的〈 i 〉-〈 d 〉、〈 d 〉-〈 i 〉隔离端子,能实现5V,12V本质安全型和24V非本质安全型电压或无电位触点信号的输入。

抗干扰能力强

采用通讯远程驱动模块与外部设备通讯,采用了高速光电隔离与电源隔离等技术,提高了通讯的抗干扰能力和安全性能,通讯距离也加强。



工作原理

KXJ660(A)矿用隔爆兼本安型可编程控制箱工作原理

外部电源AC660V给控制箱供电,本安电源输出DC18V(本安),以供系统开关量采集及通讯隔离用电。本安信号通过光耦隔离板进行本安与非安电路的安全隔离后,经控制箱采集、处理,输出相应的控制信号,实现设备的监测、控制与保护。

控制箱与计算机进行以太网通讯,实现设备运行信息的显示与故障查询。

产品参数

工作电压 输入视在功率 本安输入信号 一路DC18V本安电源 RS485通讯口(本安) 以太网电信号(本安) 以太网光信号 外形尺寸 重量
AC660V ≤200VA 本安输入信号
2路4~20 mA模拟量信号输入
a) 输出电压范围:DC17.0~18.5 V
b) 额定工作电流(对外负载):0.8A
a) 路数:2路;
b) 传输方式:半双工,RS485;
a) 路数:6路;
b) 传输方式:全双工,TCP/IP以太网电信号传输;
a) 传输路数:2 路;
b) 传输速率:100Mbps;
805mm ×720mm ×1045mm 约420kg

备注:以上所有精度参数均为输送机条件理想状态下数据。而很多客户现场现场输送机条件并不理想,但昊诺一直恪守技术尊严,绝不虚标精度参数,以引领行业正规发展为己任。*若常规系列产品精度不能满足您的需求,请选昊诺中高端产品。
