![双管螺旋称重给料机](/uploads/allimg/200521/2-2005211641460-L.png)
双管螺旋称重给料机

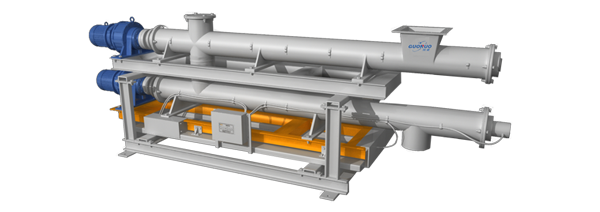

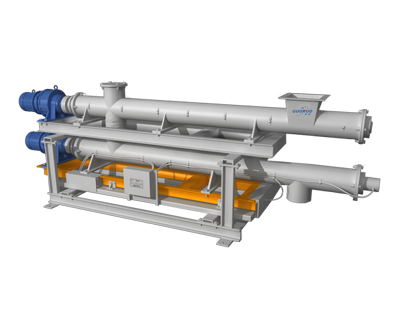

双管螺旋称重给料机是一款适宜输送粉状、颗粒状或小块物料的动态计量衡器,采用双层螺旋管,上层完成物料稳流和输送,下层完成输送和称重,计量和给料在管内完成,防止物料洒落浪费,稳流效果较好而且节省空间,而且工艺布置灵活,装、拆、移动方便。
精度范围: 校验精度≤±0.5%,实际使用精度≤±1%
称量范围:5m³/h~120m³/h
调速范围:120-1200r/min125-1250r/min
158-6236-0173
性能特点
![](http://cdn.icspidaicheng.com/images/xn_icon_01.png)
稳定稳流技术
独特的稳流技术,充分保证物料顺畅输送,不易结拱,防止堵料,同时也能保证实际使用精度稳定。两层结构,上层结构主要负责稳流和输送,下层则主要负责动态计量。
![](http://cdn.icspidaicheng.com/images/xn_icon_02.png)
功能丰富强大
仪表具有零点自动跟踪功能,相关的称重数据可以及时保护RS-485通讯接口也可配置,可由工控机集中管控。采用PLC自动控制,DCS集散控制系统,方便远程统一管控。
![](http://cdn.icspidaicheng.com/images/xn_icon_04.png)
高精度称重
独有CS高端称重技术,使计量精度大为提高,校验精度≤±0.5%,实际使用精度≤±1%。领先的稳流技术,充分保证物料顺畅输送,不易结拱,防止堵料,同时也能保证实际使用精度稳定。
![](http://cdn.icspidaicheng.com/images/xn_icon_03.png)
精密制造工艺
超精密设备制造技术,长期使用不变形,可保持运行稳定,密封结构有效杜绝粉尘外扬,延长使用寿命。广泛用于水泥、饲料、化工、食品、医药、造纸、环保等行业。
工作原理
![双管螺旋称重给料机工作原理](/uploads/200521/2-2005211A341444.jpg)
物料由进料口经螺旋输送机输送到下面连接的计量绞刀,并通过安装在计量绞刀上的三只拉力传感器把计量螺旋完全称重的重量以正比于称重载荷的电压信号送入控制器,和预设的绞刀速度数据一起(双管计量时,计量绞刀恒速运转向前推进物料,即速度信号为计量绞刀的设计值)。
此时重量和速度信号通过运算后得出瞬时流量和累计重量值,螺旋定量给料秤控制系统将实际流量信号和设定流量信号进行比较,通过PID调节输出控制信号给变频器,动态调节喂料绞刀的速度,从而实现定量给料。
产品参数
型 号 | 校验精度 | 动态精度(%) | 称量范围 | 调速范围 | 仪表电源 | 拖动电源 | 工作环境 |
单管 | ≤±0.5% | ≤±1% | 5m³/h~120m³/h | 120-1200r/min125-1250r/min | 220V±10%,50HZ | 三相 380V ± 10%¸50HZ; | 环境温度:-10℃~+40℃; 湿度:5%~90% |
备注:以上所有精度参数均为输送机条件理想状态下数据。而很多客户现场现场输送机条件并不理想,但昊诺一直恪守技术尊严,绝不虚标精度参数,以引领行业正规发展为己任。*若常规系列产品精度不能满足您的需求,请选昊诺中高端产品。
