ICS-14电子皮带秤

ICS-14型电子皮带秤是一款全悬浮式的高精度电子皮带秤,配有四只称重传感器,没有耳轴支点和运动部件,自重更轻,称重时基本不受自身机械结构影响,精度更高。

产品特点:全悬浮式,自重更轻,精度更高

动态校验精度:≤±0.25%
输送机倾斜角:≤6°
传感器:四只称重传感器,一只速度传感器

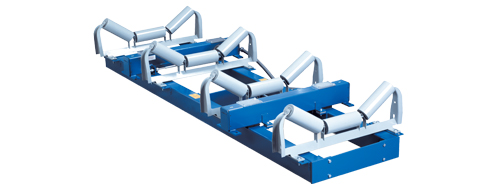

YB-ICS-14A电子皮带秤是四托辊、全悬浮式的高精度电子皮带秤,四只传感器直接传力,不受自身机械结构影响,计量精度更高。

【应用范围】:广泛应用于需要贸易结算或要求计量精度高的场合,安装环境要求较好,皮带输送机倾斜角度≤6°。

YB-ICS-17A电子皮带秤

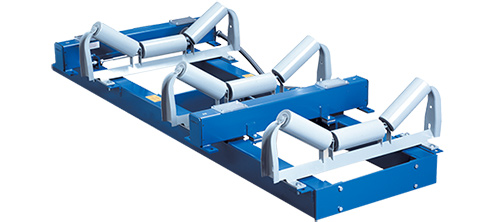

YB-ICS-14B电子皮带秤是三托辊、全悬浮式的高精度电子皮带秤,四只传感器直接传力,不受自身机械结构影响,计量精度更高。YB-ICS-14A电子皮带秤相比,少了一组托辊。

【应用范围】:广泛应用于需要贸易结算或要求计量精度高的场合,安装环境要求较好,皮带输送机倾斜角度≤6°。

ICS-17B电子皮带秤


性能特点

全悬浮式,更高精度

全悬浮式称重结构,无耳轴支点和可移动部件,直接作用传感器,无其他因素(机械部件结构、皮带等)影响,重量感应更迅速,精度更高。

运行稳定,适用性强

防腐蚀、防潮、抗振动,极端恶劣环境条件下可保持稳定运行。有效降低皮带跑偏、物料堆积、物料卡塞等对计量的影响,可长期保持计量精度稳定。

工业元件,功能强大

智能仪表,操作方便,智能分析状态,优化处理,满足零点长期稳定性要求。进口称重传感器,零点补偿、灵敏度补偿、非线性补偿和过载保护功能。专利产品BQH5(A)型测速传感器,使用寿命更长。

精选材质,品质更高

称架采用精选优质碳钢材质,不磨损,免维护,可根据用户实际需求,定制不锈钢材质。高品质材质和元件,综合性更优,性价比更高。

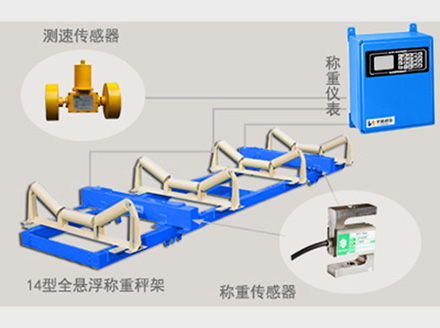

工作原理

皮带秤工作原理

【产生信号】:称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。
【速度测算】:速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。
【计算结果】:称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。

产品参数

型 号 校验精度
(%)
理想条件下
动态精度(%)
理想条件下
最长校验周期
皮带机倾角 称重传感器
(只)
速度传感器 称重桥架 计量托辊 耳轴
ICS-14A ≤±0.125% ±0.5% 15天 ≤6° 四只 一只 悬浮式 四组
ICS-14B ≤±0.125% ±0.5% 15天 ≤6° 四只 一只 悬浮式 三组

备注:以上所有精度参数均为输送机条件理想状态下数据。而很多客户现场现场输送机条件并不理想,但昊诺一直恪守技术尊严,绝不虚标精度参数,以引领行业正规发展为己任。*若常规系列产品精度不能满足您的需求,请选昊诺中高端产品。
