ICS-17电子皮带秤


杠杆式结构,两只拉式传感器,结构简单,安装、调试、维护方便,维护费用低,环境适应能力更强。

产品特点:结构简单,适应性强,精度较高

动态检定精度:≤±0.5%
输送机倾斜角:≤17°
传感器:两只称重传感器,一只速度传感器

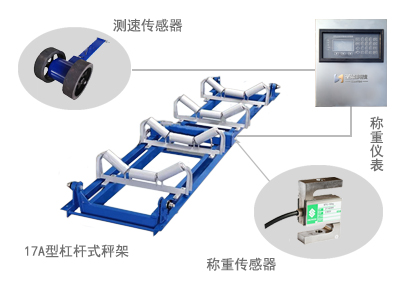

ICS-17A电子皮带秤是一款四托辊、双杠杆式电子皮带秤,采用两只拉式传感器,外侧支承采用无磨擦耳轴支点,能够有效克服偏载、坡度对精度的影响,环境适应能力更强。

【应用范围】:工业企业称重过程控制,如监测生产量,控制产品的定量装载和监测库存量等场合。

YB-ICS-17A电子皮带秤

ICS-17A电子皮带秤是一款双托辊、单杠杆式电子皮带秤,四组托管减少皮带对称重的影响,力传递环节少,精度较高。结构简单,安装、调试方便,维护费用低。

【应用范围】:一般适用于给料距离较短、倾角≤17°的皮带输送机。

ICS-17B电子皮带秤


性能特点

结构简单,较高精度

结构简单,设计科学合理,安装调试便捷,力传递环节少,减少机械之间对计量影响,能够有效克服偏载、坡度对精度影响,提高计量精度。

运行稳定,适用性强

承载坚固,在恶劣环境下也可安装,防腐蚀、防潮、抗振动,极端条件下可保持稳定运行。独特的矩形杠杆,刚性好,无形变,减少维护。

工业元件,功能强大

智能仪表,操作方便,智能分析状态,优化处理,满足零点长期稳定性要求。进口称重传感器,零点补偿、灵敏度补偿、非线性补偿和过载保护功能。专利产品BQH5(A)型测速传感器,使用寿命更长。

精选材质,品质更高

称架采用精选优质碳钢材质,不磨损,免维护,可根据用户实际需求,定制不锈钢材质。高品质材质和元件,综合性更优,性价比更高。



工作原理

皮带秤工作原理

【产生信号】:称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。
【速度测算】:速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。
【计算结果】:称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。

产品参数

yle="background-color: rgb(204 204 204); text-align: center; padding-top: 20px; padding-bottom: 20px; border: none;">
型 号 校验精度
(%)
理想条件下
动态精度(%)
理想条件下
最长校验周期
皮带机倾角 称重传感器
(只)
速度传感器 称重桥架 计量托辊 耳轴
ICS-17A ≤±0.25% ±0.5% 15天 ≤17° 两只 一只 双杠杆 四组 四只
ICS-17B ≤±0.5% ±0.5% 10天 ≤17° 两只 一只 单杠杆 两组 两只

备注:以上所有精度参数均为输送机条件理想状态下数据。而很多客户现场现场输送机条件并不理想,但昊诺一直恪守技术尊严,绝不虚标精度参数,以引领行业正规发展为己任。*若常规系列产品精度不能满足您的需求,请选昊诺中高端产品。

工程案例

/pdcanli/82.html

芜湖港高精度皮带秤

此项目因用于港口货物产品计量,涉及到进出口、贸易结算,对于电子皮带秤精度要求非常高,因港口特殊环境,经常遇到风、雨天气,所以要求电子皮带秤能够在户外,甚至户外恶劣环境条件

/pdcanli/123.html

湖南长沙铁建盾构机皮带

在盾构机用皮带输送过程中,极容易出现洒落物料、跑偏及输送带打滑的故障,除了皮带输送机本身性能外,电子皮带秤一方面尽可能减少这些因素对称重的影响,另一方面,皮带秤要做到远程

/pdcanli/81.html

日照钢铁-矩阵式皮带秤

日照钢铁生产量大,物料等运输称重量大,运输计量条线长,运输计量环境不一,同时管理职能部门需要实时查询数据,对比生产结果,便于高效的进行生产管理和调控。经过昊诺科技工程师与

/pdcanli/79.html

南京西坝码头-皮带秤案例

此项目电子皮带秤使用在户外,对于电子皮带秤稳定性要求较高,受环境影响要小,且有一定倾斜角,适用倾斜角的同时要保证精度。经过售前工程师与客户沟通具体需求,以及技术工程师现场

查看更多
