FSD高精度电子皮带秤

FSD高精度电子皮带秤

FSD系列电子皮带秤是一款结合微机控制动态称重的计量仪器,具有完善的称重和控制数学模型,并有多种输入输出信号形式。整机结构紧凑,采用无支架设计,安装调试简单,基本可免去日常维护。

产品特点:直接承重式秤架,精度突破0.2%

动态使用精度:≤±0.2%,可保持稳定
输送机倾斜角:≤30°
传感器:四只称重传感器,一只速度传感器

性能特点

全悬浮式,更高精度

称架结构及元件技术突破固有技术,全悬浮式称架,结构简单且相互独立,减少力的转换环节,削弱称架机械结构带来的误差影响,检定精度≤0.125%,远高于市场平均水平。

运行稳定,操作简单

除常规环境外,还适用于酸、碱、盐及大气腐蚀环境。无支架结构设计,运输安装便捷,后期维护量小;远程监控,故障及时检修,远程一键操作。

工业元件,功能强大

智能仪表,操作方便,智能分析状态,优化处理,满足零点长期稳定性要求。进口称重传感器,零点补偿、灵敏度补偿、非线性补偿和过载保护功能。BQH5(A)型测速传感器,使用寿命更长。

精选材质,品质更高

称架采用精选优质碳钢材质,防水、防尘、防腐蚀,不磨损,免维护,可根据用户实际需求,定制不锈钢材质。高品质材质和元件,综合性更优,性价比更高。



工作原理

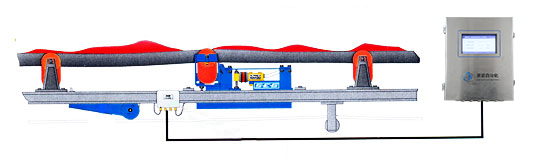

FSD高精度电子皮带秤工作原理

【产生信号】:称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。
【速度测算】:速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。
【计算结果】:称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。

产品参数

型 号 校验精度
(%)
理想条件下
动态精度(%)
理想条件下
最长校验周期
皮带机倾角 称重传感器
(只)
速度传感器 称重桥架 计量托辊 耳轴
FSD ≤±0.125% ±0.2% 15天 ≤30° 四只 一只 全悬浮式 四组

备注:以上所有精度参数均为输送机条件理想状态下数据。而很多客户现场现场输送机条件并不理想,但昊诺一直恪守技术尊严,绝不虚标精度参数,以引领行业正规发展为己任。*若常规系列产品精度不能满足您的需求,请选昊诺中高端产品。

工程案例

万浦热电矩阵式皮带秤项目

万浦热电矩阵式皮带秤项目

矩阵式皮带秤为悬浮式组合秤架结构,结构简单,自重轻,机械部件少,自身机械对计量的影响很小。

岔沟煤业ICS-14A防爆皮带秤项目

岔沟煤业ICS-14A防爆皮带秤项目

ICS-14A防爆皮带秤秤架结构采用全悬浮式,精度高,抗侧向力、抗偏载性好,能够达到高精度计量;防爆资质、认证齐全,质量有保障。

盛泰煤业防爆皮带秤项目

盛泰煤业防爆皮带秤项目

防爆皮带秤经过应用精度很稳定,领导和相关人员都可以实时查看数据,也可以查询历史数据和报表,无论是皮带秤还是软件系统功能,都满足了要求。

长阳古城锰业单元皮带秤项目

长阳古城锰业单元皮带秤项目

单元皮带秤结构简单,两组称重单元之间无横梁,积灰少,避免现场灰尘对计量产生影响。数字称重传感器灵敏度高且抗干扰性强,能够在工业环境中保障检测精度。
