ICS-ST-17A矿用防爆电子皮带秤

ICS-ST-17A矿用防爆电子皮带秤

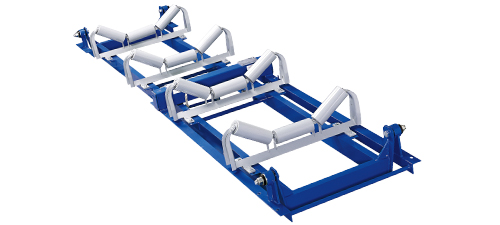

ICS-ST-17A防爆电子皮带秤采用双杠杆式结构,两只拉式传感器,结构简单,安装、调试、维护方便,维护费用低,环境适应能力更强,可应用于煤矿井下存在爆炸性气体、粉尘等防爆要求较高的危险场合。

产品特点:安全防爆,精度可调,功能强大

精度范围:计量精度0.125-1.0%,可根据实际需要配置
输送机倾斜角:≤17°
权威认证:计量认证,煤安认证,防爆认证,软件著作权等

性能特点

结构简单,较高精度

双杠杆结构,结构简单,设计科学合理,安装调试便捷,力传递环节少,减少机械之间对计量影响,能够有效克服偏载、坡度对精度影响,提高计量精度。

运行稳定,适用性强

承载坚固,在恶劣环境下也可安装,防腐蚀、防潮、抗振动,极端条件下可保持稳定运行。独特的矩形杠杆,刚性好,无形变,减少维护。

工业元件,功能强大

智能仪表,操作方便,智能分析状态,优化处理,满足零点长期稳定性要求。进口称重传感器,零点补偿、灵敏度补偿、非线性补偿和过载保护功能。产品BQH5(A)型测速传感器,使用寿命更长。

精选材质,品质更高

称架采用精选优质碳钢材质,不磨损,免维护,可根据用户实际需求,定制不锈钢材质。高品质材质和元件,综合性更优,性价比更高,防爆更出色。



工作原理

ICS-ST-17A矿用防爆电子皮带秤工作原理

【产生信号】:称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。

【速度测算】:速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。

【计算结果】:称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。

产品参数


























型 号 校验精度
(%)
理想条件下
动态精度(%)
理想条件下
最长校验周期
皮带机倾角 称重传感器
(只)
速度传感器 称重桥架 计量托辊 耳轴
ICS-ST-17A ≤±0.25% ±0.5% 15天 ≤17° 两只 一只 双杠杆 四组 四只

备注:以上所有精度参数均为输送机条件理想状态下数据。而很多客户现场现场输送机条件并不理想,但昊诺一直恪守技术尊严,绝不虚标精度参数,以引领行业正规发展为己任。*若常规系列产品精度不能满足您的需求,请选昊诺中高端产品。

工程案例

遵化市元利机械设备皮带秤项目

遵化市元利机械设备皮带秤项目

17A电子皮带秤称重区域长,承载坚固,称重精准度和稳定性更高。

大彭沙塘站洗煤厂ICS-17A皮带秤项目

大彭沙塘站洗煤厂ICS-17A皮带秤项目

ICS-17A电子皮带秤是四托辊、双杠杆结构,称重区域长,承载坚固,环境适应能力强,满足现场输送机长、小倾斜角的输送机条件,适应现场稍微有些恶劣的工业环境。

河南大汉食品给料机项目

河南大汉食品给料机项目

随着公司生产产量提高,智能化、自动化水平要求也随之提高,定量给料机主要用于原材料的输送、计量、定量给料,要求计量精度高、给量精准、参数可调、运行稳定。

涡阳洗煤厂ICS-30电子皮带秤项目

涡阳洗煤厂ICS-30电子皮带秤项目

ICS-30电子皮带秤采用悬浮式秤架结构,简单紧凑,方便安装调试;配置多组托辊,八只高精度称重传感器,使称重区域更长,计量精度和稳定性更高;仪表可监测皮带秤运行,实时上传称重数据至上位机。
