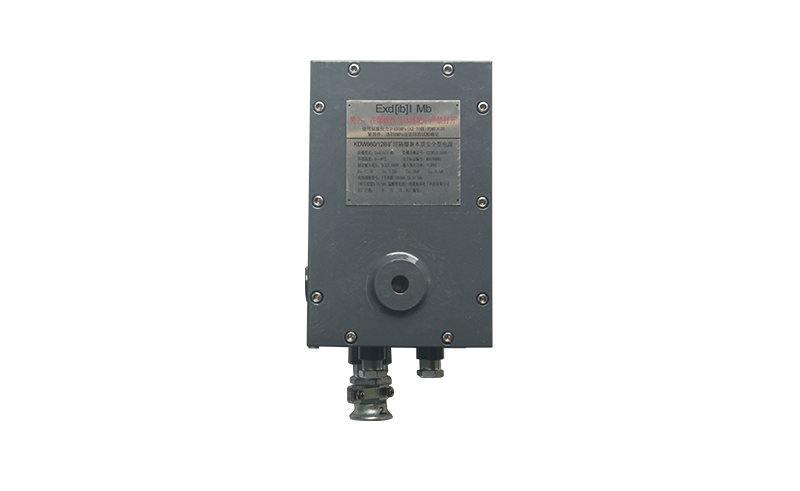

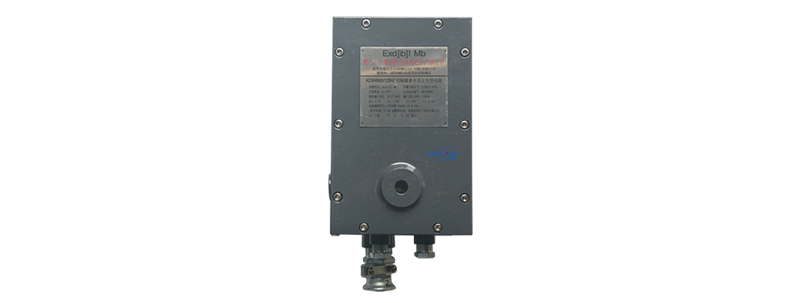

KDW660/12B 矿用浇封兼本安型直流稳压电源

KDW660/12B 矿用浇封兼本安型直流稳压电源是一种允许于煤矿井下爆炸性气体环境中使用的本质安全型不间断电源，适用于向各种本质安全型设备提供电源。

产品特点：矿用浇封兼本安型，安全稳定可靠

防爆型式：矿用浇封兼本安型，防爆标志：Ex mb [ib Mb] I Mb。
使用环境：有甲烷、煤尘爆炸性混合物的煤矿井下。
电源电压输入：AC127V /AC660V；额定输入电流：≤0.3A。

获取产品报价

158-6236-0173

拨打全国热线了解更多

性能特点
产品参数
工程案例
相关产品

性能特点

安全可靠

防爆资质齐全，浇封兼本安型电源，双重防爆技术，可在瓦斯、煤尘爆炸危险环境中使用。

输出稳定

交流电源经由变压器降压后经整流、滤波及稳压等环节，输出稳定的直流电压。

适应性强

采用浇封兼本安设计制造，适合高低温、高低压、易爆等各种恶劣环境下使用。

功能强大

具有两级过压、两级过流过流、短路等保护功能，故障排除后可自动恢复工作，保证供电稳定。

工作原理

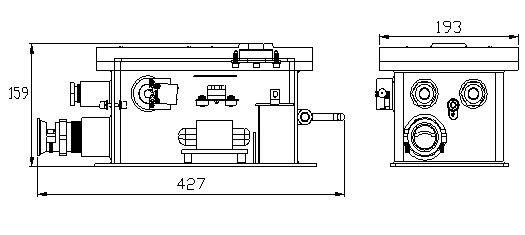

根据矿用电源内部结构图，左端接线端子为交流 127V 电源输入，在其下方为保险丝，右端接线端子为直流 12V 本安电源输出。KDW660/12B 矿用浇封兼本安型直流稳压电源电路原理图如图所示，交流输入电压经电源模块降压，由整流桥整流，电解电容滤波，再经稳压环节得到稳定的电源输出。经过两级过压保护、两级过流保护、短路保护等措施，使输出满足本安性能要求。

产品参数

电源电压输入	额定输入电流	电源电压波动范围	预期短路电流	本安参数	外形尺寸(mm)	重量
AC127V /AC660V	≤0.3A	标称值的 75%～110%	5A	Uo：DC 12.4V，Io ：1.98A，Co：15μF，Lo：0.1mH	310×220×96.5	约 9kg
