![ICS-30A电子皮带秤](/uploads/allimg/200518/2-20051Q543500-L.jpg)

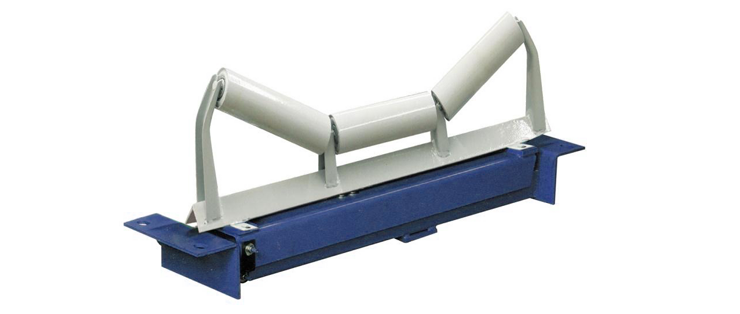

ICS-30A电子皮带秤
ICS-30A型电子皮带秤是一款无杠杆、单托辊、全悬浮式皮带秤,秤架结构简单,重量轻,安装简单快捷,精度可达±1%,可为产品生产的过程控制和产量监控提供瞬时流量和累积量。
动态使用精度:≤±1.0%
输送机倾斜角:≤17°
传感器:两只称重传感器,一只速度传感器
158-6236-0173
性能特点
![](http://cdn.icspidaicheng.com/images/xn_icon_01.png)
结构简单,精度稳定
无杠杆单托辊全悬浮式,一整体单元结构,结构简单,安装调试方便,维护量小;重量轻,受干扰因素少,长期使用可保持精度稳定。
![](http://cdn.icspidaicheng.com/images/xn_icon_02.png)
运行稳定,适用性强
适用于环境较为恶劣,皮带输送机角度较大,以经济和安装容易为主要目的使用现场。
![](http://cdn.icspidaicheng.com/images/xn_icon_04.png)
工业元件,功能强大
智能仪表,操作方便,智能分析状态,优化处理,满足零点长期稳定性要求。进口称重传感器,零点补偿、灵敏度补偿、非线性补偿和过载保护功能。产品BQH5(A)型测速传感器,使用寿命更长。
![](http://cdn.icspidaicheng.com/images/xn_icon_03.png)
精选材质,品质更高
秤架采用精选优质碳钢材质,不磨损,免维护,可根据用户实际需求,定制不锈钢材质。高品质材质和元件,综合性更优,性价比更高。

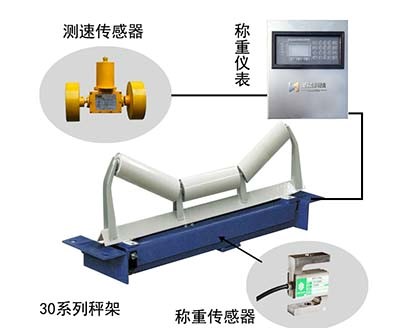

工作原理
![ICS-30A电子皮带秤工作原理](/uploads/200413/1-200413115132942.jpg)
【产生信号】:称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。
【速度测算】:速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。
【计算结果】:称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。
产品参数
型 号 | 校验精度 (%) | 理想条件下 动态精度(%) | 理想条件下 最长校验周期 | 皮带机倾角 | 称重传感器 (只) | 速度传感器 | 称重桥架 | 计量托辊 | 耳轴 |
ICS-30A | ≤±0.25% | ±1.0% | 15天 | ≤17° | 两只 | 一只 | 整体悬浮 | 一组 | 无 |
备注:以上所有精度参数均为输送机条件理想状态下数据。而很多客户现场现场输送机条件并不理想,但昊诺一直恪守技术尊严,绝不虚标精度参数,以引领行业正规发展为己任。*若常规系列产品精度不能满足您的需求,请选昊诺中高端产品。
工程案例
![中科奥维科技皮带秤项目](/static/upload/image/20221215/1671089245437124.jpg)
中科奥维科技皮带秤项目
四台ICS-17A电子皮带秤经过一段时间的使用,精准度都达到了要求,数据查询也很方便。
![盛云自动化技术定量给料机项目](/static/upload/image/20230905/1693898386564454.jpg)
盛云自动化技术定量给料机项目
定量给料机配置高精度称重传感器,抗干扰能力强,适应恶劣的工况环境,充分保证称重检测精度;控制柜集成控制仪表,方便集中管理操作。
![华能热电厂皮带秤项目](/static/upload/image/20221201/1669881575868381.jpg)
华能热电厂皮带秤项目
ICS-17A电子皮带秤为双杠杆、四组托辊结构,称重区域长,矩形钢管,承载坚固,减少了表面积,配置高精度数字称重传感器,抗干扰能力强,计量精准度高、稳定性好。
![江苏新致能输送设备皮带秤项目](/static/upload/image/20220831/1661934829489825.jpg)
江苏新致能输送设备皮带秤项目
ICS-30A电子皮带秤是单托辊、全悬浮式结构,结构简单,对于输送机条件和安装环境要求小。
