ICS-20型电子皮带秤

ICS-20型电子皮带秤

ICS-20型电子皮带秤是一款双杠杆式电子皮带秤,结构简单,受力均匀,安装和调试方便,维护费用低。

产品特点:受力均匀,结构简单,性价比高

动态检定精度:≤±0.5%
输送机倾斜角:≤17°
传感器:一只称重传感器,一只速度传感器

ICS-20电子皮带秤双杠杆式结构,一只称重传感器,一只测速传感器,两组计量托辊,两只耳轴。抗侧向力,抗水平分力,保证精度。结构简单,安装、调试简单,维护量低。

【应用范围】:适用于环境较为恶劣,皮带输送机角度较大,以经济和安装容易为主要目的,或者输送机设备角度随时变化的使用现场。

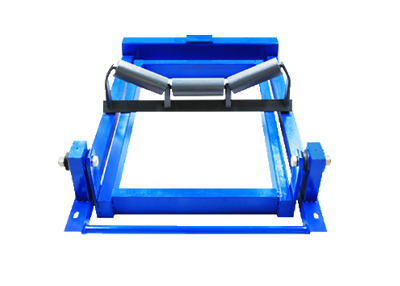

单组ICS-20型

ICS-20电子皮带秤双杠杆式结构,一只称重传感器,一只测速传感器,多组计量托辊,多只耳轴。抗侧向力,抗水平分力,保证精度。结构简单,安装、调试简单,维护量低。多组ICS-20型电子皮带秤,可以根据客户现场称重需求,设置多组称重,结果更精准。

【应用范围】:适用于环境较为恶劣,皮带输送机角度较大,以经济和安装容易为主要目的,或者输送机设备角度随时变化的使用现场。

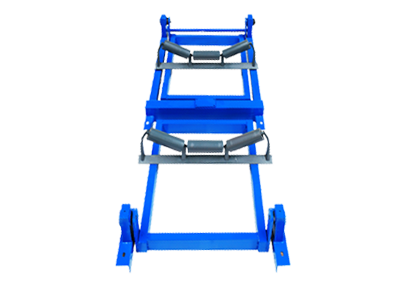

多组ICS-20型


性能特点

结构简单,精度稳定

抗侧向力,抗水平分力,有效减少皮带秤跑偏和落料偏移对精度的影响。称架结构简单精巧,安装和调试简单便捷,后期维护量少且维护费用低。

运行稳定,适用性强

独特矩形杠杆,刚性好,无形变。调整方便、灵活、可靠,精度高。无摩擦橡胶耳轴支承,防腐蚀、防潮、抗震动,适合多种生产环境。

工业元件,功能强大

智能仪表,操作方便,智能分析状态,优化处理,满足零点长期稳定性要求。进口称重传感器,零点补偿、灵敏度补偿、非线性补偿和过载保护功能。产品BQH5(A)型测速传感器,使用寿命更长。

精选材质,品质更高

称架采用精选优质碳钢材质,不磨损,免维护,可根据用户实际需求,定制不锈钢材质。高品质材质和元件,综合性更优,性价比更高。



工作原理

ICS-20型电子皮带秤工作原理

【产生信号】:称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。
【速度测算】:速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。
【计算结果】:称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。

产品参数

型 号 校验精度
(%)
理想条件下
动态精度(%)
理想条件下
最长校验周期
皮带机倾角 称重传感器
(只)
速度传感器 称重桥架 计量托辊 耳轴
ICS-20 ≤±0.5% ±1.0% 15天 ≤17° 一只 一只 双杠杆 两组 两只

备注:以上所有精度参数均为输送机条件理想状态下数据。而很多客户现场现场输送机条件并不理想,但昊诺一直恪守技术尊严,绝不虚标精度参数,以引领行业正规发展为己任。*若常规系列产品精度不能满足您的需求,请选昊诺中高端产品。
