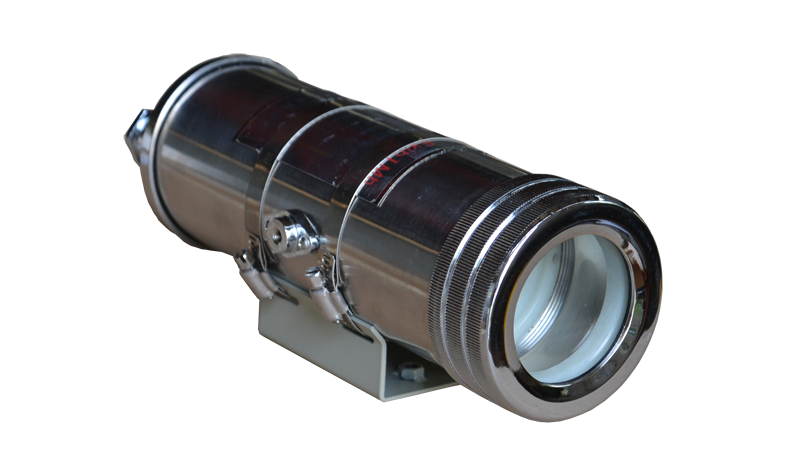

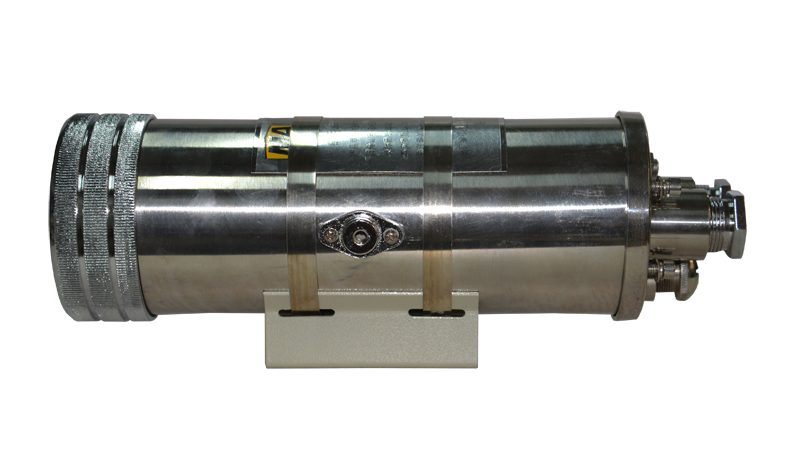

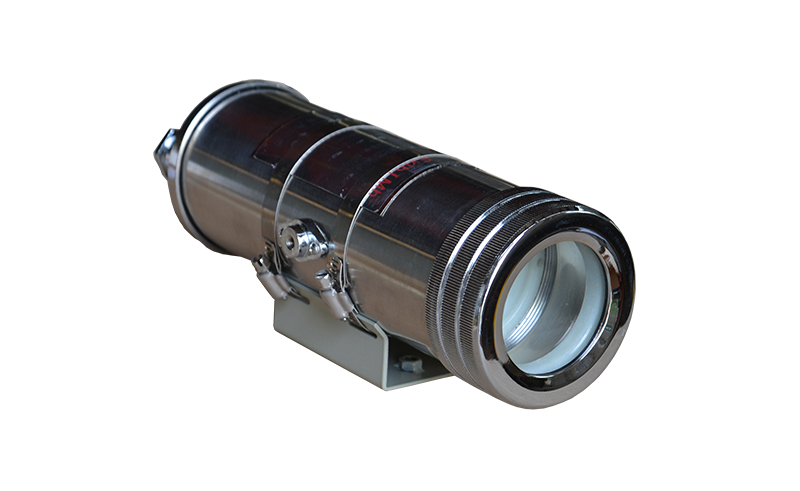

KBA149 矿用本安型光纤摄像仪

KBA149 矿用本安型光纤摄像仪

矿用本安型防爆光纤摄像仪主要用于煤矿井下视频监控系统。该产品可用于有瓦斯、煤尘爆炸危险的场所,具有体积小,重量轻,低照度,高清晰度,配置灵活等特点。

产品特点:防爆本安型,成像清晰,结构精巧

防爆型式:防爆本安型,防爆标志:“Ex ib I Mb”。
使用环境:用于有瓦斯、煤尘爆炸危险的场所。
最低照度: 2Lux;水平清晰度:400TVL。

性能特点

权威认证

煤安认证、防爆认证、安防工程企业资质认证、防爆电气生产许认证等,保障使用安全性,使用更放心。

结构科学

体积小巧,底座、钢箍采用非焊接式设计,安装、调节、维护均方便简单,方便后期使用,减少维护成本。

成像清晰

日本进口CCD传感器,成像通透性、明锐度出色,保证画质、色彩还原准确性。

功能强大

2Lux 下能看清实物,将采集到的实时图像转换为网络光信号和网络电信号输出的功能 。



工作原理

KBA149 矿用本安型光纤摄像仪工作原理

本摄像机由本安外壳、镜头、CCD、光发射板以及接线端子组成。外界景物的光线通过玻璃视窗进入镜头,聚焦在摄像头的 CCD 芯片上,由 CCD 摄像头输出全电视信号,经过放大直接输出本安网络电信号,别外本安网络电又进入光发射板,经过调制 后输出光信号。该光信号可由光纤直接输出。

摄像仪能在最低照度为 2Lux 下看清实物,并将采集到的实时图像转换为光信号和视频信号输出。

产品参数

信号传输方式 最低环境照度 水平清晰度 灰度鉴别等级 以太网信号输出 传输速率 MGTSV 型单模光缆 外型尺寸 重量
1)视频信号输出
2)光纤信号输出
2 Lux 400TVL 7 级 200lux±50lux 100Mbps 光纤接点总数 8 个 145×134×286(mm) 约 3kg

备注:以上所有精度参数均为输送机条件理想状态下数据。而很多客户现场现场输送机条件并不理想,但昊诺一直恪守技术尊严,绝不虚标精度参数,以引领行业正规发展为己任。*若常规系列产品精度不能满足您的需求,请选昊诺中高端产品。
