KJ453煤矿压力监测系统
矿山压力监测系统又叫做矿山压力及顶板离层监测系统,主要用于实时、在线监测液压支架工作阻力、立柱伸缩量、超前支承压力、煤柱应力、锚杆(索)载荷、巷道变形量及人员定位和管理等。
传感器采用GFSK无线网络技术进行无线自组网通讯,内嵌mesh协议。
158-6236-0173
1、系统内传感器采用GFSK无线网络技术进行无线自组网通讯,内嵌mesh协议,无线组件可自动侦测选择信道路由。
2、各无线传感器检测相应数据信息,然后根据路由协议将数据传送给网络内的无线数据分站。网络内各传感器之间可以自由通讯路由传输数据。
3、当网络内某个无线传感器出现故障,其他传感器可以进行网络自组织,选择另外的传输链路,保证无线网络通讯的可靠性。
性能特点
实时全面压力监测
实时、无线监测综采支架工作阻力、巷道围岩和顶板的松动离层量、锚杆/锚索工作载荷、超前支撑应力及单体支护工作阻力等矿压参数,为矿井安全生产提供依据。
异常情况自动报警
当监控矿井下支架、顶板、锚杆等压力或工作载荷出现异常,或者井下相关设备运行状态出现异常时,系统自动报警,以及时解决问题。
运行稳定可靠
系统无线组件可自动侦测选择信道路由,当网络内某个无线传感器出现故障,其他传感器可以进行网络自组织,保证通讯可靠、系统稳定运行。
数据可视化分析

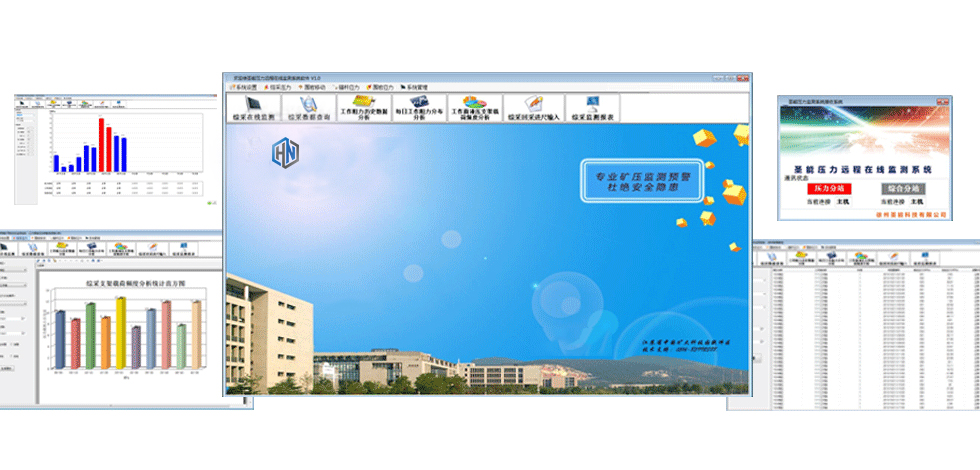

监测时自动记录数据,并进行综合化专业分析,历史数据进行查询或报表输出,为异常问题追溯、改进系统等提供强有力的数据支持。

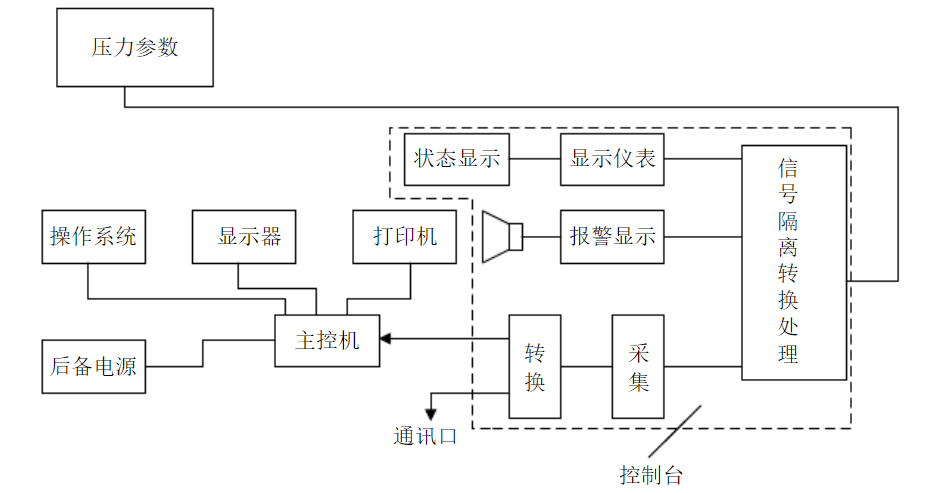

工作原理
综合数据监测系统主要由地面中心站监控主机和软件、通讯适配器、通讯电缆或光缆、矿用隔爆兼本质安全型电源箱、井下监控基站、无线数据收发机、矿用本安型数字压力计、围岩移动传感器、锚杆锚索应力数字压力计、钻孔数字压力计及防雷栅等单元构成。
监控软件对数据进行处理、显示并进行打印,通讯适配器通过接口与监控主机相连接;电源箱为井下监控基站提供本质安全型电源;井下监控基站与收发机进行无线双向通讯,并将采集到的数据进行处理后通过传输线路上传到地面中心站;监测数据通过无线模块传送到无线收
产品参数
环境温度 | 相对湿度 | 温度变化率 | 大气压力 | 使用场合 |
0℃~40℃ | 不大于95%(+25℃) | 小于10℃/h | 80kPa~106kPa | 无显著振动和冲击的场合; 煤矿井下含瓦斯等爆炸性气体但无腐蚀性气体的环境 |
备注:以上所有精度参数均为输送机条件理想状态下数据。而很多客户现场现场输送机条件并不理想,但昊诺一直恪守技术尊严,绝不虚标精度参数,以引领行业正规发展为己任。*若常规系列产品精度不能满足您的需求,请选昊诺中高端产品。
