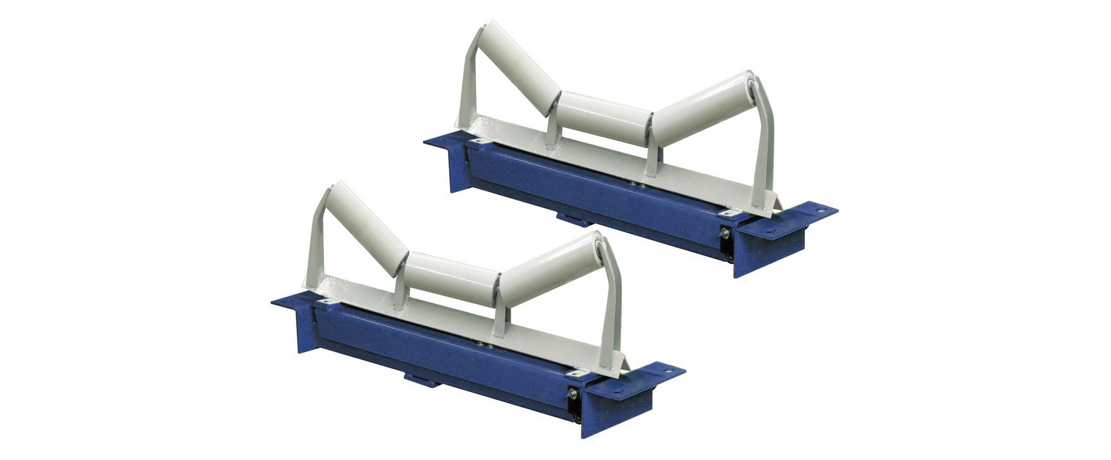

![ICS-30-2T-4C电子皮带秤](/uploads/200527/1-20052G614501O.jpg)
ICS-30-2T-4C电子皮带秤
ICS-30-2T-4C型皮带秤结构与ICS-14型类似,全悬浮式高精度皮带秤,使用范围更为广泛,尤其适用有较大倾角的输送机架,测量精度能够达到ICS-14的效果而且没有倾角的限制。
动态校验精度:≤±0.25%
输送机倾斜角:≤17°
传感器:四只称重传感器,一只速度传感器
158-6236-0173
性能特点
![](http://cdn.icspidaicheng.com/images/xn_icon_01.png)
全悬浮式,更高精度
无杠杆全悬浮式结构,物料通过的重量通过托辊直接作用在传感器上,力传递环节减少,实时采集皮带速度,称重更准确。
![](http://cdn.icspidaicheng.com/images/xn_icon_02.png)
运行稳定,适用性强
采用压式传感器,故秤体抗侧向力强,有效平衡皮带上物料不均匀引起的计量偏差。占用空间小,没有倾角限制,适合各种现场生产环境,适用范围更广泛。
![](http://cdn.icspidaicheng.com/images/xn_icon_04.png)
工业元件,功能强大
智能仪表,操作方便,智能分析状态,优化处理,满足零点长期稳定性要求。进口称重传感器,零点补偿、灵敏度补偿、非线性补偿和过载保护功能。BQH5(A)型测速传感器耐用,使用寿命更长。
![](http://cdn.icspidaicheng.com/images/xn_icon_03.png)
精选材质,品质更高
称架采用精选优质碳钢材质,不磨损,免维护,可根据用户实际需求,定制不锈钢材质。高品质材质和元件,综合性更优,性价比更高。
工作原理

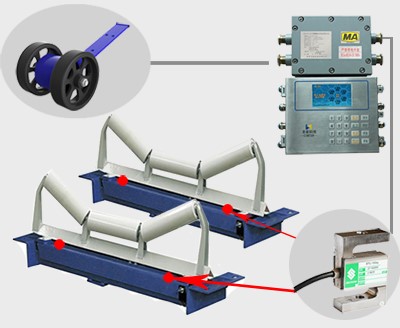

![ICS-30-2T-4C电子皮带秤工作原理](/uploads/200413/1-200413115132942.jpg)
【产生信号】:称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。
【速度测算】:速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。
【计算结果】:称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。
产品参数
型 号 | 校验精度 (%) | 理想条件下 动态精度(%) | 理想条件下 最长校验周期 | 皮带机倾角 | 称重传感器 (只) | 速度传感器 | 称重桥架 | 计量托辊 | 耳轴 |
ICS-30-2T-4C | ≤±0.25% | ±0.5% | 15天 | ≤17° | 四只 | 一只 | 整体悬浮 | 两组 | 无 |
备注:以上所有精度参数均为输送机条件理想状态下数据。而很多客户现场现场输送机条件并不理想,但昊诺一直恪守技术尊严,绝不虚标精度参数,以引领行业正规发展为己任。*若常规系列产品精度不能满足您的需求,请选昊诺中高端产品。
工程案例
![佳诺威木业皮带秤项目](/static/upload/image/20230615/1686818374259369.jpg)
佳诺威木业皮带秤项目
三台皮带秤的计量精度都达到了要求,现场数据也做到了实时共享,历史数据及报表也满足管理要求。
![海螺水泥厂单组高精度皮带秤项目](/static/upload/image/20231124/1700809017784570.jpg)
海螺水泥厂单组高精度皮带秤项目
高精度皮带秤采用模块化组合式结构,秤架结构简单,没有多余的可移动机械部件,自重也非常轻,安装调试、维护简单方便,可以免除日常清洁等维护工作;M1高精度皮带秤配置四只高精度称重传感器,重复性、非线性、滞后性良好。
![丹东华孚鸭绿江热电皮带秤项目](/static/upload/image/20221129/1669712385636532.jpg)
丹东华孚鸭绿江热电皮带秤项目
ICS-17A电子皮带秤为双杠杆、四组托辊结构,称重区域长,矩形钢管,承载坚固,减少了表面积,配置高精度数字称重传感器,整体计量精度高且稳定。
![泓海福矿业防爆皮带秤项目](/static/upload/image/20240129/1706515100804882.jpg)
泓海福矿业防爆皮带秤项目
防爆皮带秤的资质齐全,质量放心。自安装调试投入实际应用后,计量结果一直很稳定,不仅现场可以通过仪表查询产量数据,领导还可以远程查看产量数据和报表,方便管理。
