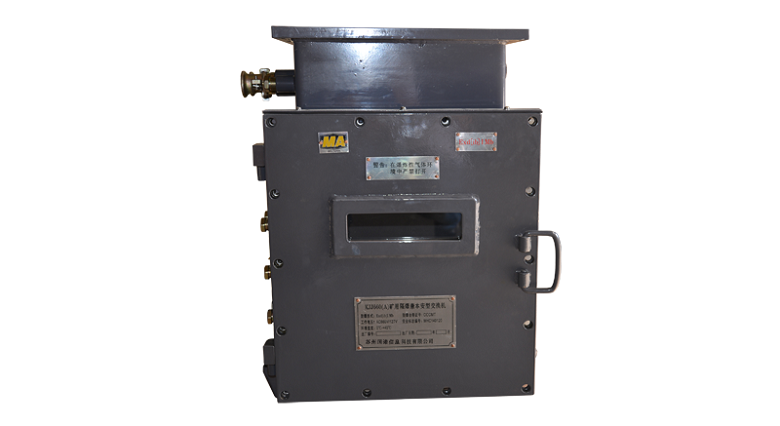

KJJ60矿用隔爆兼本安型交换机

矿用隔爆兼本安型交换机是一种全新的矿用隔爆兼本安型宽带通信设备,用于煤矿井上、井下恶劣环境下的数据、语音、视频等信号的接入和传输,实现矿山数字化、智能化、自动化的必备设备。它是矿井信息系统的核心设备,是各类信息传输的中转站。

产品特点:隔爆兼本安型,网络运行稳定,传输效率高

防爆型式:矿用隔爆兼本安型,防爆标志:“Ex d [ib] I Mb”
使用环境:有瓦斯和煤尘爆炸危险的煤矿井下。
交换机:赫斯曼

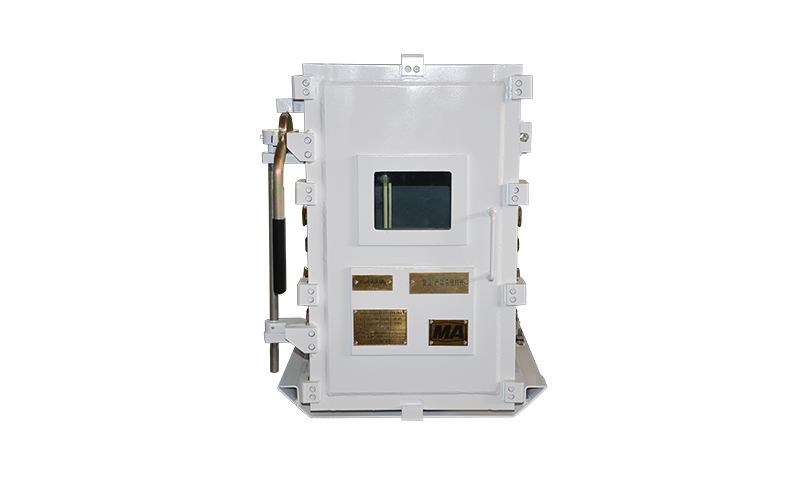

KJJ60(A)矿用隔爆兼本安型千兆交换机,提供1000M快速以太网的能力,4个千兆以太网光信号接口,8个千兆以太网电信号接口,支持全双工/半双工。

YB-ICS-17A电子皮带秤

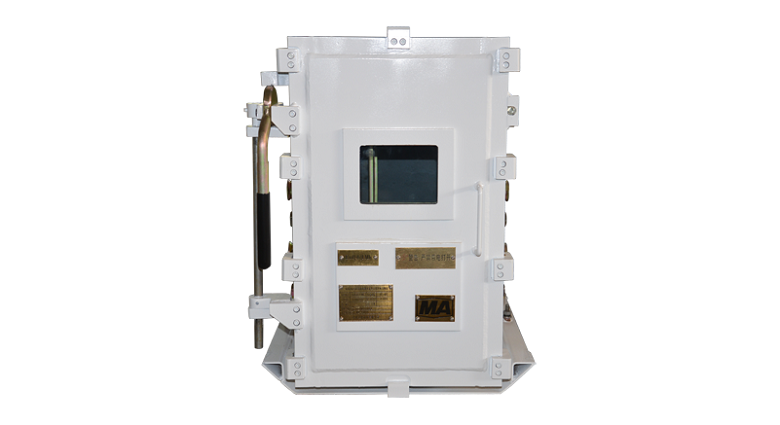

KJJ60(B)矿用隔爆兼本安型万兆环网交换机,提供10000M快速以太网的能力,2路万兆以太网光信号接口,符合IEEE802.3协议,具有以太网光端口、以太网电端口,支持全双工/半双工。

ICS-17B电子皮带秤


性能特点

高品质防爆外壳,防爆安全更出色

外壳采用碳素结构钢,壳体平均厚度>5mm,挡板厚度>10mm,更高品质。独立电源腔设计,有效阻止内部爆炸蔓延至外部。本安型电路设计,根本上防爆,双重防爆技术。

结构设计更合理,网络运行更稳定

分腔式设计,接线端子与设备互不干扰,运行更稳定。实现环网冗余功能,可组成光纤自愈环网,网络出现故障可自动恢复,提高系统可靠性。具有备用电池,当电路出现问题时,可持续稳定运行。

快速以太网能力,传输效率更高

多种以太网信号接口,满足任意两个信号口之间的数据交换,传输速度更高。高品质芯片,无损传输数据。

全密封结构,稳定可靠适用性强

精选碳钢材质,耐磨、耐腐蚀、耐高温、抗摔,适用各种恶劣环境。多种端口自由组合,满足各类组网需求。独特全密封式结构,经过100%水压试验检测,确保强度和密封性能可靠。



工作原理

皮带秤工作原理

交换机里面存着一个表,叫CAM结构表,这个表里有MAC地址,端口,VLAN ID和定时器。一个MAC地址对应1个或多个端口。
工作流程:当交换机接收到一个数据帧,在表中查找是否存在MAC地址和对口的对应关系的表项,如果存在,就向改对口转发,否则像所有对口转发。当向端口转发的时候,CAM就添加一条终端MAC地址和端口的对应关系。一段时间后,该表项就添加了所有对口和其他的终端MAC地址。
再收到一个数据帧的时候,就根据端口对应关系发送。每一个对应关系的表项,都有一个定

产品参数

型号 网络标准 工作电压 输入视在功率 传输速率 传输方式 外形尺寸 重量
KJJ60(A) IEEE 802.3、IEEE 802.3u AC127V/660V ≤80VA 1000 Mbps 全双工TCP/IP传输协议 564mm×426.5mm×767mm 约90kg
KJJ60(B) IEEE 802.3、IEEE 802.3u AC127V/660V ≤80VA 10000Mbps 全双工TCP/IP传输协议 528mm × 616mm × 700mm 约110kg

备注:以上所有精度参数均为输送机条件理想状态下数据。而很多客户现场现场输送机条件并不理想,但昊诺一直恪守技术尊严,绝不虚标精度参数,以引领行业正规发展为己任。*若常规系列产品精度不能满足您的需求,请选昊诺中高端产品。
