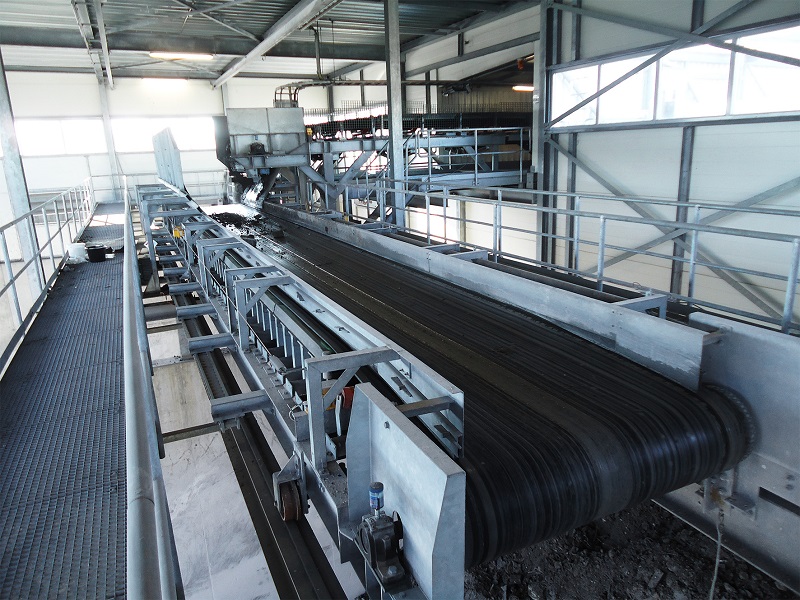

带式称重给料机广泛应用于化工、建材、冶金、食品加工等行业中需要精确控制固体散料流量的环节。它巧妙融合了连续输送与动态称重技术，实现了物料输送与计量的同步精准完成。要理解其运作精髓，需深入剖析其核心组成部分及其关键作用：

1.输送带装置 - 物料的承载与传输通道

l 构成： 核心是环形输送带（通常为橡胶带，根据需要可带挡边/裙边），由头部驱动滚筒、尾部张紧滚筒（或拉紧装置）、承载托辊组（平形或槽形）、回程托辊组、清扫器等构成。

l 作用： 如同设备的“传送带”。它承载物料，在驱动装置的牵引下连续运转，将物料从进料口平稳、连续地输送至出料口。承载托辊支撑皮带和物料重量，回程托辊支撑空载皮带，清扫器清除皮带粘附的残余物料，张紧装置保持皮带恒定的张紧力以确保有效传动和稳定的称重基准。

2.称重桥架（称量框架）- 称重系统的核心骨架

l 构成： 一个坚固、低挠度、抗扭的刚性框架结构，安装于承载托辊之间（通常取代一组或多组托辊）。其上装有称重托辊（或称量托辊），用于支撑经过称量区域的皮带和物料。

l 作用： 如同设备的“秤台”。其核心作用是将输送带上称量段（有效称重长度）内物料的重量，稳定、准确地传递到称重传感器上。其设计精度和刚性直接影响整个系统的计量准确性和稳定性。

3.称重传感器 - 重量信息的精确“捕捉者”

l 构成： 高精度的应变式传感器（通常是压式或拉式传感器），安装在称重桥架下方（或连接点），将机械力（重量）转换为与之成比例的微小电信号。

l 作用： 它实时感应并精确测量称重桥架传递过来的物料重量（实际上是单位长度上的载荷力），并将重量信息转换为可被仪表识别的电信号。其精度和稳定性是系统计量精度的基础保障。

4.测速传感器 - 物料流速的“计时器”

l 构成： 转速传感器（常见的有接近开关式、编码器式等）。

l 作用： 如同设备的“速度表”。它实时、连续监测输送带的运行速度（线速度）。速度信号与称重传感器提供的载荷信号是计算物料流量的两个核心参数（流量 = 单位长度载荷 × 速度）。

5.称重控制仪表（积算器）- 数据处理与控制的“大脑”

l 构成： 核心的电子计算单元，带有显示屏和操作按键。

l 作用： 它是整个系统的“指挥中枢”。其主要功能包括：

u 数据采集： 接收并处理来自称重传感器的重量信号和测速传感器的速度信号。

u 流量计算： 实时计算出物料的瞬时流量（如：吨/小时）和累计重量（如：吨）。

u 显示与输出： 显示流量、累计量、速度、载荷等信息。提供标准的模拟量（4-20mA, 0-10V）或数字量（RS232/485, Profibus, Ethernet等）输出信号给上位机（如DCS, PLC）。

u 控制功能： 关键角色！它接收设定的目标流量值，将实际流量与设定值进行比较，根据偏差（通常通过PID算法）输出控制信号给驱动装置（如变频器），实现闭环调节皮带速度（或给料机给料量），使实际流量精确跟随设定值。

6.驱动装置 - 动力的源泉与调速的执行者

l 构成： 主要由电动机（交流或直流）、减速机（硬齿面齿轮减速机常见）和变频器（或其他调速装置如直流调速器）组成。驱动头部滚筒转动。

l 作用： 提供输送带运转所需的动力。变频器（调速装置）接收来自称重控制仪表的控制信号（如4-20mA调速信号），精确调节电动机的转速，从而改变输送带的运行速度，最终实现调节物料流量的目的。这是实现定量给料闭环控制的关键执行环节。

7.机架与辅助装置 - 系统的支撑与保障

l 构成： 整体钢结构框架、进料斗（引导物料、有时带闸门或预给料装置如振动给料机）、卸料罩、防护罩、电气控制箱（安装变频器、仪表等电气元件）等。

l 作用：

u 机架： 支撑和固定所有部件，保证设备的整体刚性和稳定性。

u 进料斗： 容纳物料，引导物料均匀、稳定地落到输送带上（减少冲击，对精度至关重要）。

u 闸门/预给料机： 调节初始料层厚度或流量范围。

u 防护罩： 保护内部部件（尤其是托辊、传感器、皮带接头）、防尘、防溢料、确保安全。

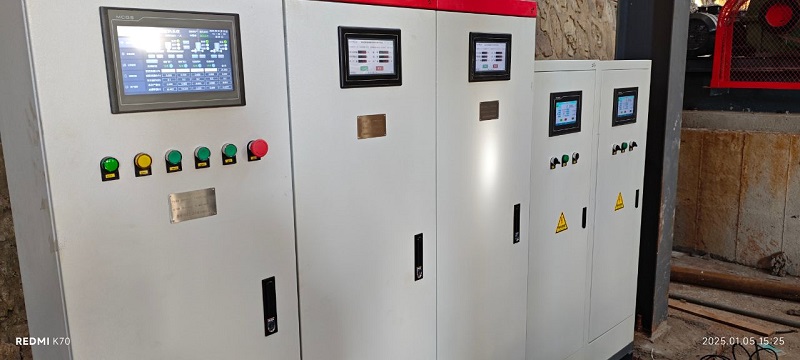

u 电气控制箱： 集中安装和保护电气元件，便于操作和维护。

带式称重给料机是一个由输送系统（带、辊、清扫器）、精密称重系统（桥架、传感器）、速度检测单元（测速传感器）、智能控制核心（称重仪表）以及动力驱动系统（电机、变频器、减速机）组成的精密机电一体化设备。各部件各司其职、紧密配合，共同实现了物料的连续输送、动态称重、流量计算和自动闭环调节控制，是工业生产中实现精确配料、定量给料不可或缺的关键设备。
